Ils ont disposé quatre cylindres en carré sur une moto et deux étouffaient
L’Ariel Square Four reste une des curiosités les plus marquantes du patrimoine motocycliste britannique : une architecture inusitée, signée Edward Turner, qui plaça quatre cylindres verticaux en carré et produisit une machine fabriquée par Ariel entre 1931 et 1959.
Surnommée « Squariel » à l’époque, elle incarne à la fois l’audace technique et la limite imposée par la physique: la chaleur. Le récit de sa genèse, de ses évolutions et de sa finalité commerciale éclaire pourquoi une solution aussi séduisante sur le papier se heurta à un problème structurel persistant.
Une architecture en carré, deux vilebrequins transversaux
Le principe du Square Four est simple à décrire mais étrange à voir: quatre cylindres verticaux disposés en carré, deux à l’avant et deux à l’arrière. Pour piloter ces quatre pistons, le moteur utilise deux vilebrequins transversaux, couplés entre eux par des pignons taillés sur les volants centraux. En pratique, il s’agit de deux bicylindres « across-frame » à arbre à cames en tête, joints par leurs volants, logés dans un carter commun, avec un bloc-cylindres monobloc et une seule culasse. Cette configuration permettait d’obtenir la fluidité d’un quatre-cylindres dans une largeur réduite, offrant un compromis compact et sophistiqué pour l’époque.
Sur une moto récente, un coup de kick ne démarrerait plus rien avec une batterie à plat
Edward Turner, d’un dessin à la production
Le moteur naît des dessins d’Edward Turner en 1928, alors qu’il cherche du travail et présente son projet aux constructeurs. Refusé par certains, le concept retient finalement l’attention d’Ariel, qui le mettra en production. La moto sera fabriquée par Ariel de 1931 à 1959, soit vingt-huit ans de présence à son catalogue. Le Square Four connaîtra plusieurs évolutions techniques pendant cette période, mais conservera sa silhouette atypique.
Des petites cylindrées au 4G de 995 cm3
La cylindrée évolue au fil des besoins: la version d’origine proposait 498 cm3, puis Ariel augmente l’alésage de 5 mm en 1932 pour porter la cylindrée à 601 cm3, modification explicitement pensée pour la clientèle désireuse d’atteler un side-car. En 1937, une refonte complète donne naissance au modèle 4G, une unité à soupapes en tête approchant les 995 cm3. Certaines sources mentionnent 997 cm3 pour cette évolution, ce léger écart de chiffre reflète des différences de citation entre documents d’époque et études ultérieures.
Allégement, puissance et données de l’après-guerre
Après la Seconde Guerre mondiale, Ariel remanie le Square Four: en 1949, la culasse et le bloc en fonte sont remplacés par des pièces en alliage léger, ce qui permet d’économiser environ 15 kg. La marque annonce alors un poids à sec ramené autour de 197 kg pour la 4G Mark I. Entre 1949 et 1953, environ 3 922 exemplaires de cette version auraient été vendus. La puissance varie selon les sources: certaines situent la fourchette entre 35 et 45 ch, d’autres donnent une valeur de 40 ch à 5 800 tr/min. Ces chiffres reflètent des citations variables, la marge restant modérée pour un gros moulin à aspiration atmosphérique.
La réponse mécanique: la Mark II et les quatre sorties

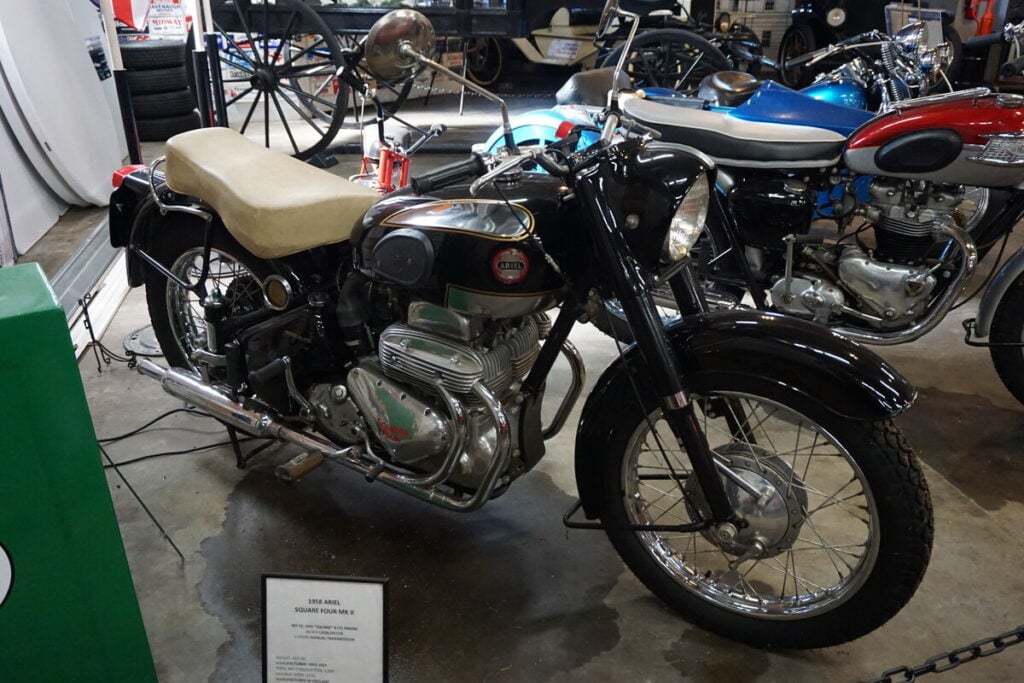

Le défaut thermique de l’architecture finit par guider les modifications. En 1953, Ariel présente la Mark II de la 4G, reconnaissable à ses quatre sorties d’échappement distinctes, issues de deux collecteurs, un à gauche et un à droite, chacun alimentant deux tubes. La culasse est entièrement redessinée et les fûts de cylindres sont séparés les uns des autres. L’objectif est simple: donner à chaque cylindre son propre chemin d’évacuation et laisser l’air circuler entre les fûts.
Un défaut inscrit dans la géométrie du moteur
Le principal reproche, et celui qui hante toute l’histoire du Square Four, est d’ordre aérodynamique et thermique: les deux cylindres avant se trouvent directement exposés au flux d’air, tandis que les deux cylindres arrière ne reçoivent que de l’air déjà réchauffé par son passage sur les premiers. Le résultat est une dissymétrie de refroidissement, les cylindres arrière montant systématiquement en température. Ce phénomène tient à l’architecture elle-même, et non à une simple mauvaise exécution. Ariel le reconnaît implicitement dans ses remaniements successifs, qui visent à améliorer le refroidissement et l’évacuation des gaz, sans jamais supprimer totalement l’origine du problème.
La commercialisation, la publicité et la fin
Après-guerre, la machine est présentée par Ariel comme l’une des merveilles techniques de son catalogue, un argument publicitaire employé pour séduire la clientèle. La fabrication du Square Four cesse en 1959, après vingt-huit ans de catalogue. L’histoire commerciale est marquée par une tension entre charme patrimonial, coût de production et demande du marché qui évolue vers des moteurs plus compacts et à plus hauts régimes.
Héritage technique et le fil rouge de la chaleur chez Suzuki
Le quatre-cylindres en carré n’a plus jamais été repris sur un moteur quatre-temps de série. Il est pourtant revenu, chez Suzuki, mais en deux-temps, et le même ennemi l’y attendait: la chaleur. Suzuki expérimente d’abord en 1967 avec la RS67, un 125 cm3 quatre cylindres en carré, dont les températures de carter se révélèrent trop élevées pour assurer un succès durable. Plus tard, la RG500 remettra la géométrie en lumière, sous la forme d’un deux-temps 498 cm3 de compétition, crédité d’environ 95 ch et couronné par des succès en Grand Prix, avant d’être adapté en version routière dans les années 1980.
Un atelier de Bohême a construit vers 1908 un moteur que personne n’osait mettre sur une moto
Un paradoxe patrimonial
L’Ariel Square Four demeure une pièce de patrimoine à l’anomalie manifeste: idée brillante, exécution souvent séduisante, et une limite imposée par la nature du flux d’air et la dissipation thermique. La machine illustre comment une architecture moteur peut à la fois définir une identité technique et sceller un destin industriel. Aujourd’hui, le Square Four fascine autant les historiens que les collectionneurs, non parce qu’il fut parfait, mais parce qu’il porte la trace d’une audace mécanique que la chaleur, obstinée, n’aura jamais totalement laissée triompher.
Sources :

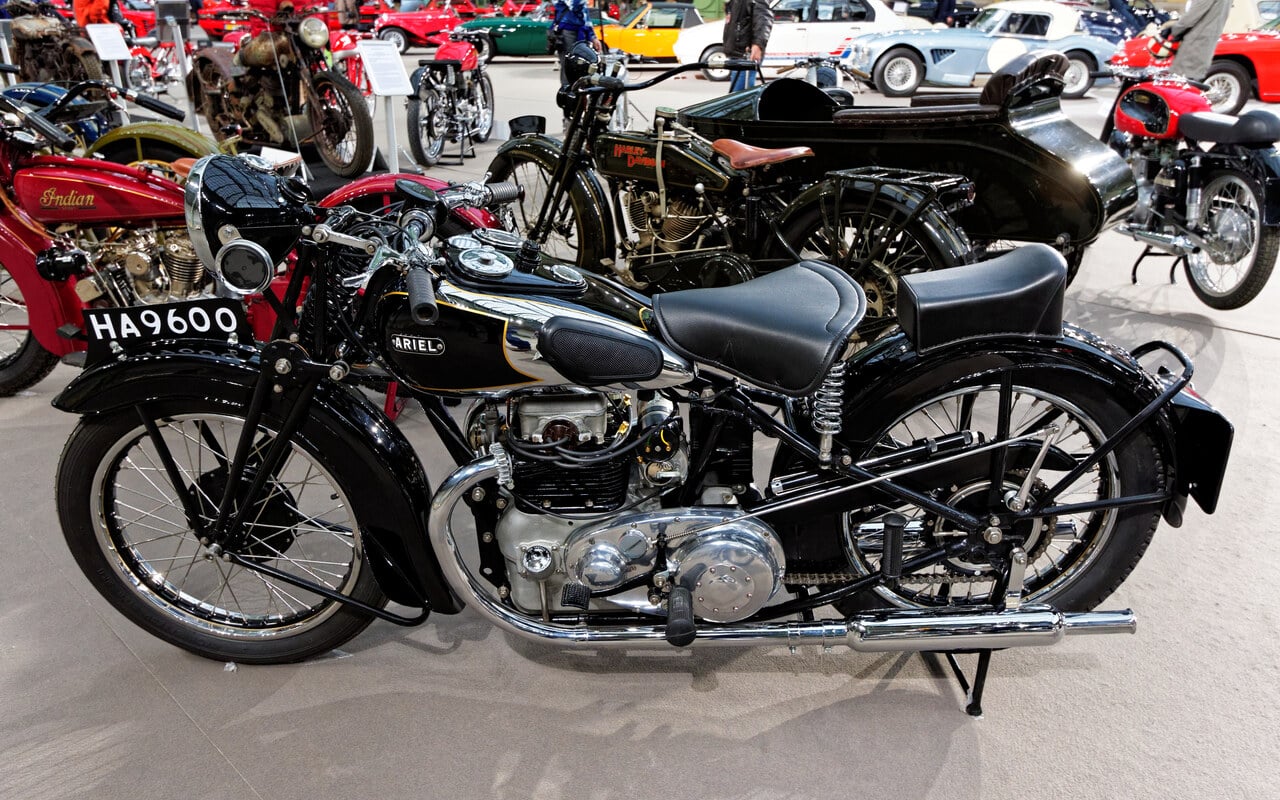

Image à la une : une Ariel Square Four de 601 cm3, millésime 1934, présentée lors d’une vente aux enchères. Photo : Thesupermat, CC BY-SA 4.0, via Wikimedia Commons (recadrée).
